一． 主要技術特點說明

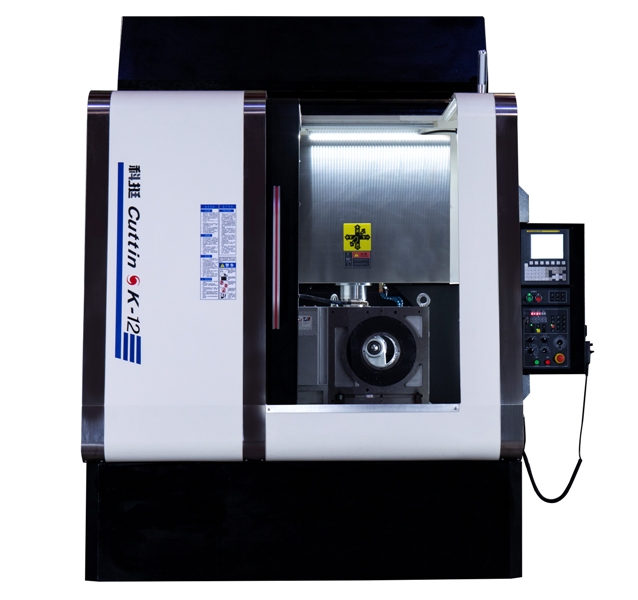

科挺K12龍門加工中心，可廣泛應用于汽車、3C等領域的大型石墨電極加工，鋼、銅、鋁合金等金屬材料的零件、模具、銅工等開粗及高精密加工。高剛性、高扭矩、高精度，性能穩定，品質卓越。
●床身底座采用先進的大理石材料，具有優良的阻尼減振性能、低熱膨脹系數、精度長久穩定性、高耐腐蝕性能，使得整機性能及其穩定性遠高于基礎件材料仍采用傳統的鑄鐵結構機床。
●配置緊湊的雙螺桿全自動排屑系統，石墨加工可選配高效石墨粉塵收集系統。
●絲杠導軌多層密封防護，為絲桿導軌******使用壽命提供有力保證。
●三菱高速數控系統及伺服電機，穩定高效，性能優越。可選配FANUC 0i-MF數控系統。
●臺灣高速伺服刀庫，安全、高效，特有的二道刀庫密封防塵設計，防塵防屑效果遠高于同行。
●臺灣/歐洲進口精密級滾珠絲桿、P級直線導軌。
●高剛性法蘭式高精密電主軸，高扭矩、高精度、高穩定性。
●嚴格的生產及檢驗流程，激光干涉、球桿儀檢測，確保用戶每一臺機器的品質。
二、主要技術參數
|
項目 |
單位 |
參數 |
備注 |
|
工作臺 |
工作臺尺寸（寬度*長度） |
mm |
1300*700 |
|
|
工作臺承重 |
Kg |
800 |
|
|
工作臺T型槽寬*間距*槽數 |
mm |
18*110*6 |
|
|
加工范圍 |
X軸******行程 |
mm |
1250 |
|
|
Y軸******行程 |
700 |
|
|
Z軸******行程 |
420 |
|
|
主軸端面至工作臺距離 |
****** |
560 |
|
|
最小 |
140 |
|
|
電主軸 |
主軸錐孔 |
|
BT40 |
選配BBT40/HSK63A |
|
最高轉速 |
rpm |
18000 |
|
|
額定功率 |
kw |
15 |
選配25KW HSK-50E |
|
刀庫 |
******刀具長度 |
mm |
180 |
|
|
刀庫形式 |
|
傘型伺服刀庫 |
|
|
刀庫容量 |
把 |
18 |
|
|
進給 |
切削進給速度范圍 |
m/min |
1～12 |
|
|
快速移動速度 |
X軸 |
m/min |
20 |
|
|
Y軸 |
|
|
Z軸 |
|
|
定位精度 |
|
X軸 |
mm |
0.008 |
|
|
Y軸 |
0.008 |
|
|
Z軸 |
0.008 |
|
|
重復定位精度 |
X軸 |
0.004 |
|
|
Y軸 |
0.004 |
|
|
Z軸 |
0.004 |
|
|
數控系統 |
|
三菱E80
|
選配：三菱M80B/M80A
FANUC：0i-MF（5）/0i-MF（1）
|
|
電氣總?cè)萘俊?/td>
|
KVA |
25 |
|
|
機床輪廓尺寸 |
長（Y） |
mm |
3000 |
|
|
寬（X） |
2200 |
|
|
高（Z） |
2870 |
|
|
氣源流量 |
M³/min |
0.1～0.2 |
|
|
氣源壓力 |
Mpa |
0.6～0.8 |
|
|
機床總重量 |
Kg |
7500 |
|
